HJC-70L液壓鋼繩絞車-液壓原理圖

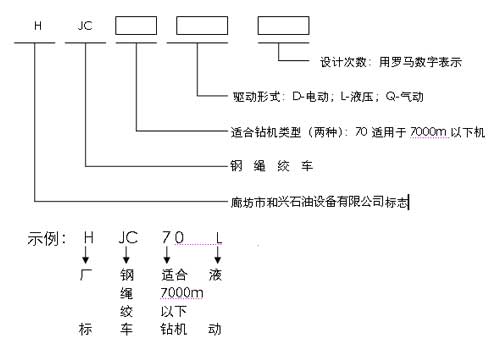

HJC-70L液壓鋼繩絞車是通過一種液壓--機械傳動裝置將過去由人工完成的繁重的抽鋼繩作業，改為由液壓傳動完成，這種裝置就是我廠生產的HJC-70L液壓鋼繩絞車。該裝置基本原理如傳動示意圖。

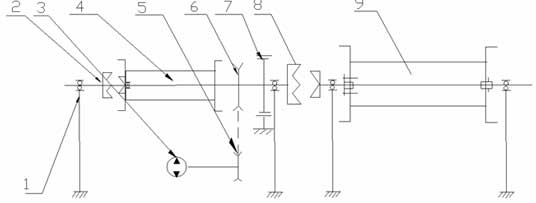

1、傳動系統：由液壓馬達3、鏈條傳動付5、6、用戶自備鋼絲繩輪盤9、引繩滾筒4、單面牙嵌離合器2、8、支架1等組成。

2、抽繩系統由引繩滾筒4、單面牙嵌離合器2組成; 穿繩系統由單面牙嵌離合器8、用戶自備鋼絲繩輪盤9等組成。

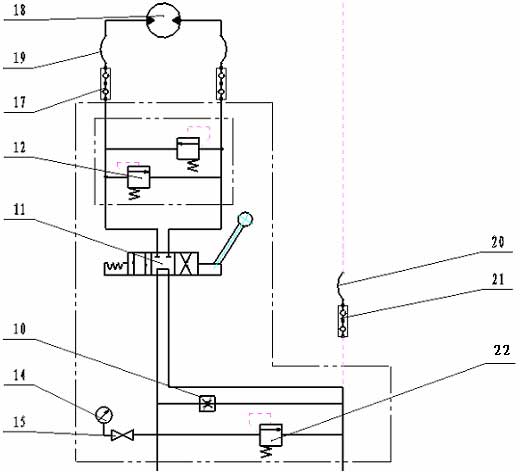

3、液力操縱機構由手動換向閥11、速度調節閥10、壓力調節閥22、壓力表14、壓力表開關15、順序閥12、高壓膠管19、20，快插接頭17、21等組成。

4、機座及軸承座：由H型鋼焊接成的機座1，通過螺栓與引繩滾筒軸承座及用備的鋼絲繩輪盤軸承座相連接。

HJC-70L液壓鋼繩絞車利用鉆井隊液壓大鉗的液壓泵通過高壓液壓管線與液壓鋼繩絞車的液壓控制閥組相連接，液壓大鉗的液壓泵輸出的高壓液壓油驅動液壓鋼繩絞車的液馬轉動，液馬達通過鏈條帶動引繩滾筒或大繩滾筒（鋼絲繩輪盤）轉動從而完成大繩的抽繩和穿繩作業。

   1、抽繩作業時：掛單面牙嵌合離合器8，啟動液壓力操縱機構操作手動換向閥11液壓油通過高壓管線進入液馬達18、液馬旋轉，使用戶自備的鋼絲繩輪盤9帶動鋼繩旋回輪盤。

2、穿繩作業時：掛單面牙嵌合離合器2，摘開單面牙嵌離合器8，啟動液壓力操縱機構操作手動換向閥11液壓油通過高壓管線進入液馬達18、液馬旋轉，使引繩滾筒4帶動引繩旋轉，從而將大 繩倒入天車游動滑車滑輪組繩系，完成穿繩作業。

1、準備工作：

（1）將液壓鋼繩絞車設備平穩放在鉆臺下場地的側面。

（2）將高壓液壓管線一端與井場的液壓大鉗的液壓泵相連接，另一端與液壓鋼繩絞車控制閥組相連接。

（3）檢查液壓管線接頭是否正確牢固連接，確認油泵已處于工作狀態。

（4）檢查井場所有人員撤離作業區后，方可開始倒繩作業。

（5）操作時必須有一人負責液壓系統操作，一人負責嘹望、指揮，同時協作完成倒繩作業。

     2、使用說明：

（1）抽大繩作業時，首先確定鉆機場地無閑雜人后，將固定在鉆機絞車上的大繩活繩頭松開，并將大繩從死繩器上松開，必須按規定將大繩尾部用棕繩捆綁引導后，才能掛上單面牙嵌離合器，松開付滾筒軸上剎車手柄，操作手動換向閥、啟開動油馬達，鋼絲繩輪盤轉動緩慢抽大繩并使其全部收回至（大繩滾筒）用戶自備的鋼絲繩輪盤。

（2）穿大繩作業時，首先，用滑輪將引繩方向調整至方便作業的位置，然后，將引繩穿過游動滑車及天車組成的繩系，用繩連接套與大繩頭相聯，這時將液壓鋼繩絞車單面牙嵌離合器與引繩滾筒掛合，使大繩滾筒處于自由行程狀態。檢查井場作業區內無人后，松開付滾筒軸上剎車手柄，操作手動換向閥、啟動液馬達，緩慢帶動引繩滾筒旋轉纏卷引繩，從而使大繩導入游動系統，完成穿大繩作業后。要及時將大繩活繩頭固定在鉆機絞車滾筒體上，將死繩固定在死繩器上。

  （3）操作完畢后，拉下手動制動手柄，將主軸鎖緊。

六、HJC-70L液壓鋼繩絞車的優點

1、該裝置操作平穩，速度可調，適應性好。

2、該產品適用于抽鋼繩作業，操作便捷。

3、該裝置大幅度減輕了井隊工人的勞動強度，提高了安全系數和工作效率，縮短搬家時間。

4、HJC-70L液壓鋼繩絞車結構緊湊，方便鉆井隊搬遷、運輸、安裝保養和使用。

4、性能可靠，現場反映良好，深受鉆井公司及一線工人的歡迎。

   1、絞車的剎車機構為常閉狀態，啟動時應先把剎車手柄往下拉，剎車松開，方可起動液壓馬達。

2、換擋時必須停車換擋。搬運過程中，應將單面牙嵌離合器與大滾筒掛合運輸，防止轉動；

3、液壓管線用后要封住管口，盤成不小于600毫米的直徑圓盤儲存、運輸。

4、在抽鋼繩時，必須按規定將大繩尾部用棕繩捆綁引導后，再拆

除尾繩固定，檢查井場所有人員撤離作業區后，方可開始倒繩作業。

5、液壓系統使用46號抗磨液壓油，每年4月10月更換用油一次。

6、系統軸承座采用鈣基潤滑脂即可，每三個月加注一次。

1、訂貨時，用戶對鋼繩絞車的動力、速度如有特別要求時，需特別聲明。

2、訂貨時有以下幾種顏色可以選擇。

內容 序號      顏色	主機	滾筒	鏈條盒
1	蛋殼青	黑色	紅色
2	桔紅	黑色	紅色
3	天蘭	黑色	黃色
說  明：訂貨時用戶如無聲明按1配色，需特殊顏色可另外聲明。
